Raspberry Pi Pico 2Wの特徴と、Rustで動かすときのTips

人工知能

この記事はRust Advent Calender 2025の4日目の記事です。

先日開催された技術書典19で「Rust × Raspberry Pi Pico 2Wで組込み開発を深く学ぶ ― PC/Androidから操作できるIoT入門」という本を頒布したので、その中から即効性のある部分を抜粋して技術記事として公開しておきます。

Rust × Raspberry Pi Pico 2Wで組込み開発を深く学ぶ：J-IMPACT
サブタイトル「PC/Androidから操作できるIoT入門」Raspberry Pi Pico 2WをRustで開発します。最終的なゴールは、Bluetooth機能（BLE通信）を使ってAndroidスマートフォンからRaspberry P...
techbookfest.org

技術書典のイベント自体は終了しましたが、こちらは電子書籍なのでいつでもお買い求めいただけます。

この記事のテーマ

この記事では以下の内容を扱います。

  • Raspberry Pi Pico 無印→2での変更
    • RP2350ではboot2が不要に
  • Raspberry Pi Pico W系のちょっと変わった構造
    • 内蔵LEDがCYW43439に直結されている
  • Raspberry Pi Pico 2WのRust実装
    • embassyクレートの使い方・考え方

RP2040からRP2350での変更点

Raspberry Pi Picoの無印にはRP2040というチップが搭載されていましたが、Raspberry Pi Pico 2にはRP2350という次世代チップに置き換わりました。これらの違いを簡単にまとめたものが以下の表です。

項目RP2040RP2350RP2350での変更点
メインCPUDual-core Arm Cortex M0+Dual-core Arm Cortex M33 /
Dual-core RISC-V Hazard3		Core0, Core1 それぞ
れでアーキテクチャを選択可能
最大クロック133MHz150MHz動作周波数の向上
オンチップSRAM264KB（6バンク）520KB（10バンク）バンク構成拡張
PIO2ブロック、８ステートマシン３ブロック、12ステートマシンPIO数の増加
DMA12チャネル、割り込み数216チャネル、割り込み数4転送機能強化

つまり、CPUコアにRISC-Vが追加され、様々な機能が強化されました。

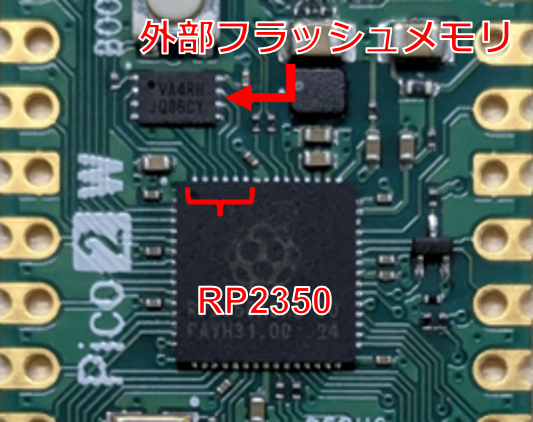

こうしたスペック上の改良に加え、プログラムを書くのに便利な変更もありました。RP2040ではXIP（Execute in place：外部フラッシュメモリに記録されたプログラムが、内部メモリ=SRAM上に存在するように実行する機能）の初期化のために、外部フラッシュメモリの先頭にboot2領域を確保する必要がありました。

そのため、RP2040を動かす際に、チップのメモリ配置を定義するmemory.xファイルは以下のように記述していました。

MEMORY {
    BOOT2 : ORIGIN = 0x10000000, LENGTH = 0x100
    FLASH : ORIGIN = 0x10000100, LENGTH = 2048K - 0x100
    RAM : ORIGIN = 0x20000000, LENGTH = 256K
}

EXTERN(BOOT2_FIRMWARE)

SECTIONS {
    /* ### Boot loader */
    .boot2 ORIGIN(BOOT2) :
    {
        KEEP(*(.boot2));
    } > BOOT2
} INSERT BEFORE .text;

⼀⽅、RP2350 ではブートROM（電源リセット時に実行される初期化プログラム）がXIP初期化まで⾯倒を⾒てくれるのでboot2は不要です。よってmemory.xに.boot2を置く必要はなくなりました。

Raspberry Pi Pico W系の構造

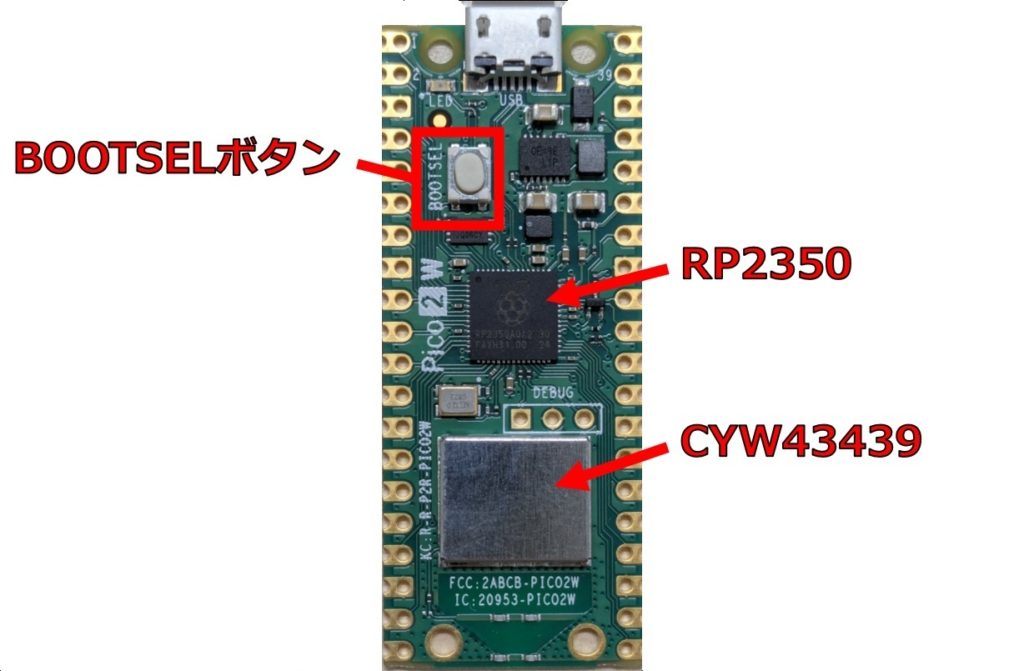

Raspberry Pi PicoのWというシリーズでは、WiFiやBluetoothを使用した無線通信が可能です。この機能はCYW43439によって提供されています。つまり、無印ではRP2040、2ではRP2350にこのCYW43439が接続され、それぞれのチップによって制御されています。

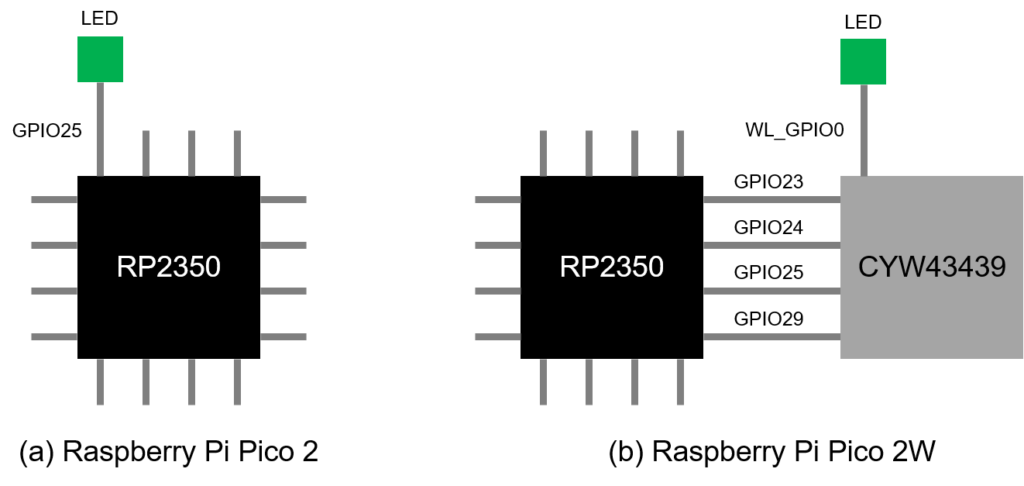

ここで、1つ特殊な構造があります。Raspberry Pi Picoシリーズには動作確認用のボード内蔵LEDが搭載されているのですが、Wでない型はLEDがRP2040またはRP2350に直結されているのに対し（図(a)）、W系ではCYW43439に接続されています（図(b)）。

そのため、W系で内蔵LEDを光らせるためには、CYW43439経由でこれを操作する必要があります。つまり、単純なLチカコードのように無線通信を使用しない場合でも、CYW43439を動作させる必要があります。

Raspberry Pi Pico 2WのRust実装

Raspberry Pi Pico 2Wで無線通信を実行する際はもちろんのこと、上記のように内蔵LEDをチカチカさせるだけでもCYW43439を制御するコードを書く必要があります。これはCPUで様々な作業をしながら同時にCYW43439の動作状態を維持するということです。

組込みRustのembassyクレートは、これを実現するための非同期処理を提供します。通常CPUは同時に1つの処理しか実行できませんが、embassyが複数のタスクを定義し、それらを適切なスケジュールでCPUに割り当てることで、擬似的な並列処理を実現します。

たとえばRaspberry Pi Pico 2Wで内蔵LEDを点滅させる場合だと、以下の処理を実行する必要があります。

  1. RP2350・CYW43439の初期設定
  2. CYW43439の動作状態を維持
  3. 内蔵LEDをチカチカさせる

これを、以下のコードのようなタスクに分解します。

#[embassy_executor::task]
async fn cyw43_task(
    runner: cyw43::Runner<'static, Output<'static>, PioSpi<'static, PIO0, 0, DMA_CH0>>,
) -> ! {
    runner.run().await
}

#[embassy_executor::main]
async fn main(spawner: Spawner) {
    /* 初期設定 */

    let (_net_device, mut control, runner) = cyw43::new(/* 引数省略 */).await;
    spawner.spawn(cyw43_task(runner)).unwrap();

    /* 中略 */

    loop {
        control.gpio_set(0, true).await;
        Timer::after(duration).await;

        control.gpio_set(0, false).await;
        Timer::after(duration).await;
    }

embassy使用すると、#[embassy_executor::main]がプログラムの実行点になります。これをメインタスクと呼ぶことにします。Lチカ（リスト3.）は初期設定（リスト1.）の後に実行するため、これらは直列的にまとめてメインタスク内に記述します。

これらの処理と同時に、CYW43439の動作状態を維持する必要があります。これはサブタスク（#[embassy_executor::task]）として切り出します。メインタスク内のspawner.spawnという関数によって、メインタスクから分離され、独立したタスクとしてCPUに割り当て・実行されることになります。メインタスクを幹とすると、そこからサブタスクという枝を生やすイメージです。

Raspberry Pi Pico 2Wでの有線・無線通信

Lチカでのタスク分離は少しイメージしにくかったかもしれませんが、Raspberry Pi Pico 2Wで有線・無線通信を行う場合は非同期処理が非常に重要になります。

たとえばRaspberry Pi Pico 2WがUSBデバイスとしてPCとシリアル通信を行いつつ、Lチカを実行する場合は

  1. RP2350・CYW43439の初期設定
  2. CYW43439の動作状態を維持
  3. USBデバイスの通信状態を維持
  4. USBデバイスとして情報を入出力
  5. 内蔵LEDをチカチカさせる

という処理を同時に実行する必要があります。また、BLE（省電力のBluetooth）通信を実行しながらLチカを実行する場合は

  1. RP2350・CYW43439の初期設定
  2. CYW43439の動作状態を維持
  3. BLEの送受信項目の設定
  4. BLEを動作させつつ情報を入出力
  5. 内蔵LEDをチカチカさせる

の処理を同時に実行しなければなりません。それぞれのサンプルコードは以下のリポジトリで公開しています。

GitHub - J-IMPACT/pico2w_blinky
Contribute to J-IMPACT/pico2w_blinky development by creating an account on GitHub.
github.com
